Precizní 200V

Aktualizováno 21.3.2026

Účel konstrukce

Vytvořit zdroj, který bude možné opravdu považovat za laboratorní, takový co má nízký šum, zvlnění, dobře drží výstupní proud i napětí a zároveň různými překmity při zapnutí nebo během regulace nelikviduje napájené zapojení. Jedním z požadavků byla také univerzálnost zapojení. Někdo potřebuje zdroj do 20 V při proudu 6A , někdo naopak potřebuje vyšší napětí například 200V a výrazně menší proudy.

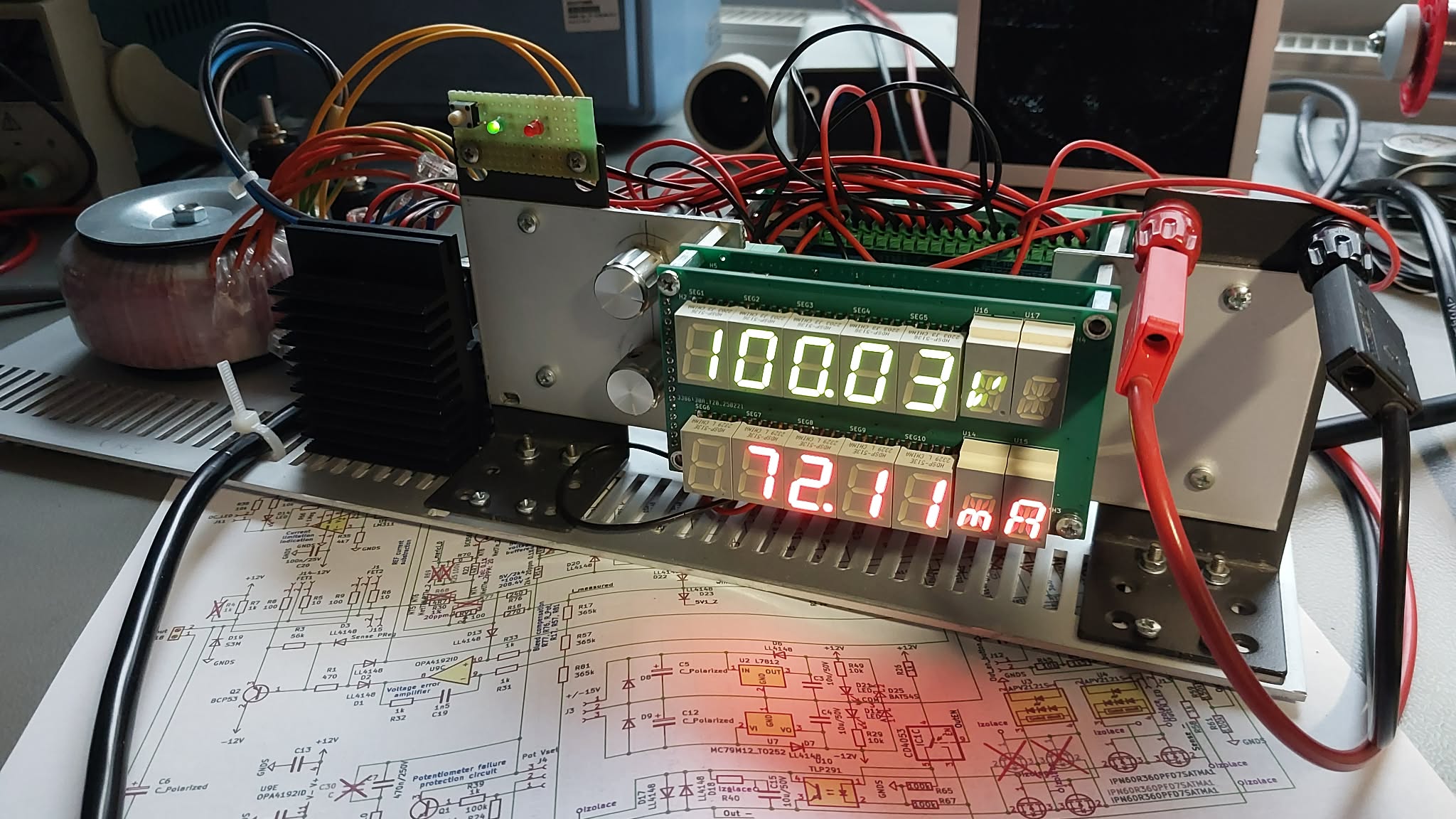

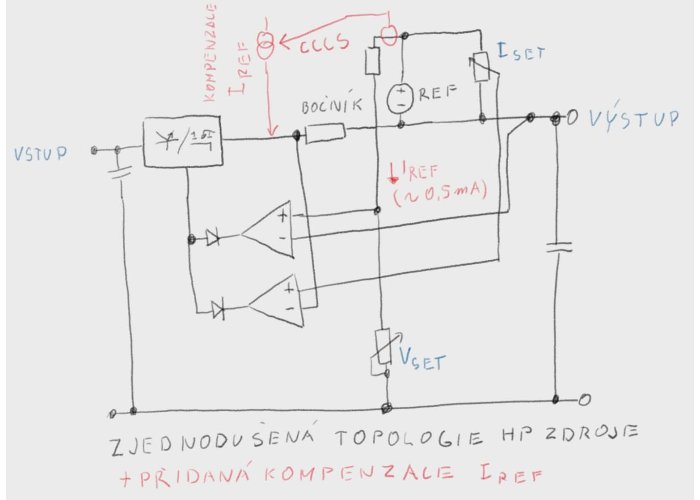

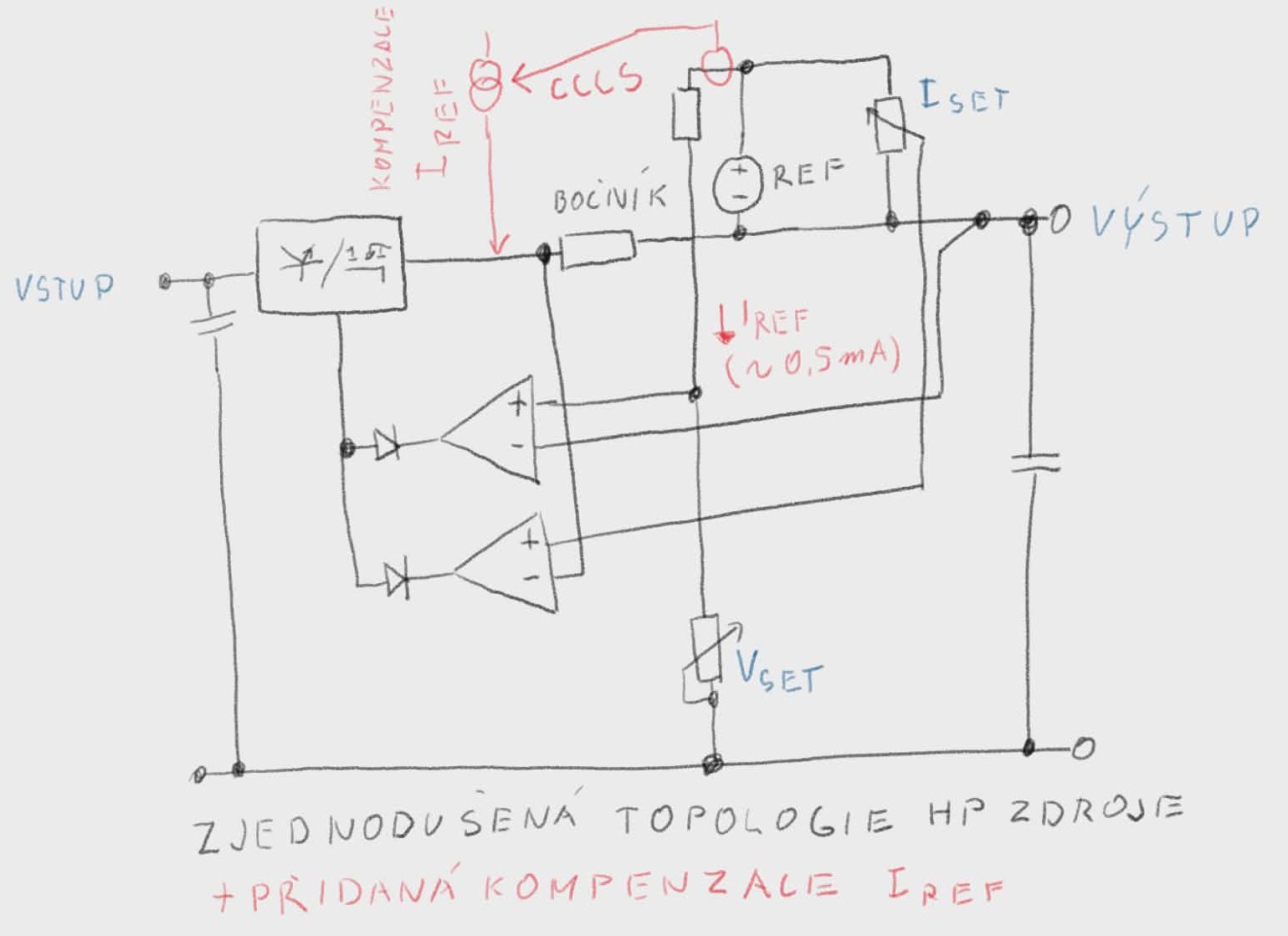

Do oka mi padla topologie používaná firmou Hewlett Packard ve svých zdrojích již od doby čistě tranzistorové s plovoucím regulátorem v kladné větvi. Musím říct že se mi po prvních experimentech značně zalíbila. Ukázalo se, že svými parametry bez problému "válcuje" moderní laboratorní zdroje střední třídy. Topologie umožňuje značnou univerzálnost, teoreticky si můžete vhodnou úpravou (ne na této destičce) zdroj do 1.5kV nebo 3V 50A. Zároveň je zdroj schopný analogově odečíst proud tekoucí do měřícího přístroje a tedy ukazuje opravdový výstupní proud a ne výstupní proud + proud měřidel + proud do mrtvé zátěže.

Nevýhodou této topologie je potřeba pomocného plovoucího zdroje +/-12V, takového co napájí samotný regulátor. Pomocný zdroj má ale dvoje využití, jednak napájí samotný regulátor ale zároveň umožňuje napájení měřící jednotky. Bez použití měničů bychom se mu stejně nevyhnuli. Těžko seženete například sedmisegmentovky vhodné pro 200V a pod. druhou nevýhodou byl v původní verzi proud reference přičítající se k výstupnímu proudu. Níže uvedená varienta dokáže na rozdíl od původní HP varianty proud reference vykompenzovat a odečíst. Je tedy možné provádět na měřidlech zdroje přesné odečty veličin a vyhnout se tak připojení externích měřících přístojů. K čemu je to dobré? Jednoduše se vyhnete úbytkům na bočníku měřidla a zároveň svodům způsobeným vnitřním odporem voltmetru.
